Mitä Frac-pinot ovat ja miksi ne ovat kriittisiä nykyaikaisille kaivon valmistumisoperaatioille?

Frac-pinot ovat korkeapaineisia kaivonpääkokoonpanoja, joita käytetään ohjaamaan ja ohjaamaan hydraulista murtumisnestettä porausreikään – ja ne ovat tärkein yksittäinen paineenhallintalaite minkä tahansa murskauksen aikana.

Öljy- ja kaasuteollisuudessa hydraulisen murtamisen onnistuminen ja turvallisuus riippuvat suuresti pintalaitteiden eheydestä. Kaikkien mukana olevien komponenttien joukossa frac pinot erottua välttämättömänä. Olitpa insinööri, joka arvioi valmiita laitteita, tai hankintaasiantuntija vertailemassa paineluokitusten kokoonpanoja, murtopinojen – niiden suunnittelun, toiminnan, arvot ja valintakriteerit – ymmärtäminen on välttämätöntä.

Tämä opas tarjoaa kattavan katsauksen murtopinoihin: mitä ne ovat, miten ne toimivat, miten ne eroavat perinteisistä kaivonpäälaitteista ja mitkä tekijät määräävät, mikä murtopinokokoonpano on oikea tietylle kaivolle.

Mikä on Frac-pino?

A frac pino on erikoistunut kaivonpään paineensäätöyksikkö, joka asennetaan öljy- tai kaasukaivon pintaan erityisesti hydrauliseen murtamiseen. Toisin kuin tavallinen kaivonpää, joka on suunniteltu pitkäaikaiseen tuotantoon, murtopino on suunniteltu kestämään äärimmäisiä paineita ja hankaavia lietteitä, jotka liittyvät murtumisnesteen – usein veden, tukiaineen ja kemiallisten lisäaineiden seoksen – pumppaamiseen syvälle muodostukseen.

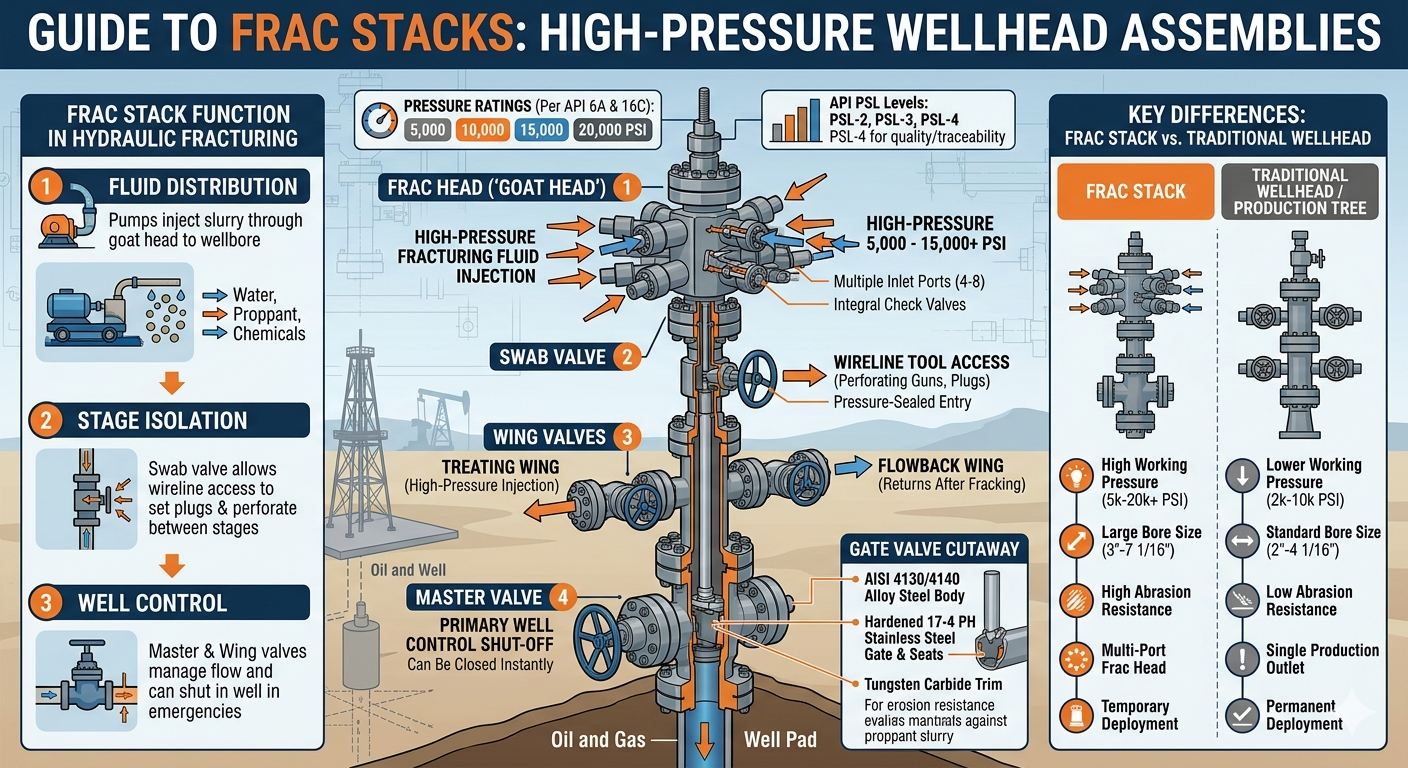

Ytimessään frac-pino koostuu tyypillisesti seuraavista:

• Pääventtiili — ensisijainen sulkuventtiili pinon pohjassa
• Swab venttiili — mahdollistaa pääsyn porausreikään langallisiin työkaluihin
• Siipiventtiilit — suora virtaus murtumislinjoille ja niistä pois
• Frac-pää (tai vuohen pää) — ylempi jakotukki, joka yhdistää useita käsittelyrautalinjoja
• Tarkista venttiilit ja sulkulinjat — kaivon hallintaan ja hätäpaineen alentamiseen

Yhdessä nämä komponentit antavat miehistöille mahdollisuuden pumpata murtumisnestettä erittäin korkeilla paineilla - tyypillisesti välillä 5000 ja 15000 PSI , vaikka erittäin korkeapainesovellukset voivat ylittää 20 000 PSI – tarkasti ja turvallisesti.

Kuinka Frac-pino toimii hydraulisen murtotyön aikana?

Säkepino toimii ensisijaisena rajapintana korkeapaineisen pintapumppulaitteiston ja porausreiän välillä ja ohjaa nesteen ruiskutusta murtoohjelman kaikissa vaiheissa.

Kun hydraulinen murtotyö alkaa, korkeapainepumput pakottavat murtonesteen käsittelypäähän kytkeytyvien rautalinjojen läpi. Frac-pää - jota kutsutaan usein "vuohenpääksi" sen moniporttikokoonpanon vuoksi - jakaa nesteen useista pumppuautoista samanaikaisesti porausreikään. Tämän ansiosta käyttäjät voivat saavuttaa erittäin korkeat ruiskutusnopeudet (joskus ylittävät 100 tynnyriä minuutissa ) tarvitaan tiiviiden muodostelmien murtamiseen.

Koko toiminnan ajan:

• The pääventtiili voidaan sulkea välittömästi sulkeakseen kaivon hätätilanteessa
• Siipiventtiilit avataan tai suljetaan takaisinvirtauksen ja käsittelylinjojen hallitsemiseksi
• The siivousventtiili mahdollistaa uudelleensyötön langallisilla työkaluilla vaiheiden välillä
• Tappaa linjat salli käyttäjien pumpata tappavaa nestettä saadakseen tarvittaessa takaisin kaivon hallinnan

Kun murtuminen on valmis, murtopino voidaan poistaa ja korvata tuotantopuulla tai se voi jäädä tilapäisesti takaisinvirtaustoimintojen ajaksi.

Frac Stack vs. perinteinen kaivonpää: keskeiset erot

Frac-pinot ja perinteiset kaivonpääkokoonpanot palvelevat eri tarkoituksia ja ne on rakennettu eri stjaardien mukaan. Alla olevassa taulukossa on yhteenveto kriittisistä eroista.

Taulukko 1: Säkepinojen ja perinteisten kaivonpää/tuotantopuukokoonpanojen vertailu keskeisten toimintaparametrien välillä.

Frac-pinon paineluokitukset: mitä ne tarkoittavat?

Paineluokitus on tärkein yksittäinen määritys murtopinoa valittaessa – se määrittää suoraan, voiko kokoonpano turvallisesti sisältää poraus- ja käsittelypaineet.

Frac-pinot ovat paineluokitus per API 6A and API 16C standardit. Yleisiä työpaineluokkia (WP) ovat:

• 5000 PSI WP — sopii matalapaineisiin, matalampiin muodostelmiin
• 10 000 PSI WP — laajimmin käytetty luokitus USA:n suurissa liuskeleikkeissä
• 15 000 PSI WP — käytetään syvissä, korkeapaineisissa kaivoissa, kuten Permin altaan syvemmässä kohteissa
• 20 000 PSI WP — nouseva luokka erittäin syville tai erittäin tiukoille muodostelmille, jotka vaativat äärimmäistä käsittelypainetta

On tärkeää huomata, että työpaineluokitus frac-pinon on oltava yhtä suuri tai suurempi kuin suurin odotettu pintakäsittelypaine (MASITP) työhön, mukaan lukien turvamarginaali. Operaattorit käyttävät tyypillisesti a 10-15 % turvamarginaali lasketun MASITP:n yläpuolella, kun valitaan frac-pinon paineluokituksia.

Yhteensopimattomuus – aliarvostetun frac-pinon käyttäminen – voi johtaa katastrofaaliseen räjähdykseen tai laitevikaan. Toimialan analyysin mukaan paineeseen liittyvät kaivonpääonnettomuudet ovat edelleen yksi vakavien loukkaantumisten yleisimmistä syistä viimeistelytoimintojen aikana korostaen, miksi oikea luokituksen valinta ei ole neuvoteltavissa.

Frac-pinokokoonpanon tärkeimmät osat

Jokaisella murtopinon komponentilla on erityinen rooli kaivon hallinnan ylläpitämisessä ja murtumisnesteen ohjauksessa.

1. Pääventtiili

Pääventtiili on ensimmäinen puolustuslinja kaivon hallinnassa – se voidaan sulkea kokonaan porausreikään yhdellä toimenpiteellä. Tyypillisesti täysreikäinen sulkuventtiili, se asennetaan suoraan kotelon kelan tai kaivonpään yläpuolelle. Normaalin pumppaustoiminnan aikana pääventtiili pysyy täysin auki painehäviön minimoimiseksi. Hätätilanteissa se voidaan sulkea etänä tai manuaalisesti muutamassa sekunnissa.

2. Swab Valve

Vanupuikkoventtiili sijaitsee pääventtiilin yläpuolella ja tarjoaa painesuljetun pääsypisteen lankatyökaluille, rei'ityspistooleille tai tulppa-asetustyökaluille. Plug-and-perf-valmistuksessa – hallitsevassa tekniikassa USA:n liuskeoperaatioissa – swab-venttiiliä käytetään toistuvasti murtumisvaiheiden välillä rei'itysajojen ja tulpan asetusten suorittamiseen.

3. Siipiventtiilit (käsittely ja takaisinvirtaus)

Siipiventtiilit ulottuvat vaakasuoraan murtopinon rungosta ja liitetään rautakäsittelylinjoihin (pumppausta varten) ja takaisinvirtauslinjoihin (palautukseen murtumisen jälkeen). Tyypillisessä frac-pinossa on vähintään kaksi siipiventtiiliä - yksi korkeapaineinen käsittelysiipi ja yksi matalapaineinen takaisinvirtaussiipi. Nykyaikaisissa murtopinoissa on korkeapaineiset siipiventtiilit volframikarbidiverhoilu estämään eroosiota tukiaineilla täytetystä lietteestä.

4. Frac Head (vuohenpää)

Murtopää on murtopinon ylin komponentti ja ensisijainen liitäntäpiste useiden pumpputrukkien rautalinjojen käsittelyyn. Frac-päällä on tyypillisesti 4-8 tuloporttia , jolloin useat pumput voivat ruiskuttaa samanaikaisesti. Tämä rinnakkaisinjektiokyky mahdollistaa erittäin suuret virtausnopeudet, joita tarvitaan nykyaikaisissa monivaiheisissa viimeistelyissä. Frac-päässä on myös kiinteät takaiskuventtiilit takaisinvirtauksen estämiseksi.

5. Kill Line ja takaiskuventtiilit

Sammutuslinjat tarjoavat apureitin raskaan nesteen pumppaamiseksi porausreikään hallinnan palauttamiseksi kaivon valvontatapahtuman sattuessa. Takaiskuventtiilit on integroitu läpimurtopinoon estämään kaivon nesteiden tai kaasujen takaisinvirtaus pumppulinjoihin painehäviöitä käsiteltäessä.

Frac-pinojen tyypit: yksi-, kaksois- ja vetoketjukokoonpano

Frac-pinoja käytetään useissa kokoonpanoissa kaivon suunnittelusta, tyynyporauksen asetteluista ja toiminnallisista tavoitteista riippuen.

Taulukko 2: Yleiset frac-pinokokoonpanot, niiden kuvaukset ja optimaaliset sovellusskenaariot.

Hyväksyminen vetoketjun murto and simul-frac Permin altaalla ja muissa suurissa Yhdysvaltain liuskeleikkeissä käytetyt tekniikat ovat johtaneet merkittäviin innovaatioihin frac-pinon suunnittelussa. Sim-frac-operaatioissa operaattorit ovat raportoineet valmistumistehokkuuden parannukset 40–60 % verrattuna tavanomaiseen yksikuoppaiseen murtamiseen, mikä vähentää dramaattisesti kustannuksia lateraalista jalkaa kohden.

Materiaalin valinta ja kulumisenkestävyys Frac-pinoissa

Materiaalin valinta on kriittinen, koska murskaavat pinot altistuvat erittäin hankaaville lisäainelietteille – kulumishäiriöt ovat yksi pääasiallisista syistä murtopinon seisokkien ja vaihtamisen vuoksi.

Tärkeimmät materiaalinäkökohdat ovat:

• Rungon ja konepellin materiaalit: AISI 4130/4140 seosteräs, lämpökäsitelty täyttämään API 6A PSL-3 tai PSL-4 vaatimukset
• Istuimen ja portin verhoilu: Volframikarbidia tai karkaistua 17-4 PH ruostumatonta terästä eroosion kestävyyteen nopeassa syöttöaineen virtauksessa
• Tiivisteet: Elastomeeristen tiivisteiden on oltava yhteensopivia murtonesteiden kemian kanssa, mukaan lukien korkean pH:n liukasvesijärjestelmät ja happopohjaiset stimulaationesteet
• Hapan palvelun (H₂S) ympäristöt: NACE MR0175/ISO 15156 -yhteensopivat materiaalit ovat pakollisia, kun rikkivetyä on läsnä

Valmistuslaitteiden alalla tehdyt tutkimukset osoittavat tämän volframikarbidilla leikatut venttiilit osoittavat käyttöiän 3-5 kertaa pidempään verrattuna tavallisiin teräsverhoiltuihin venttiileihin korkean tukiaineen pitoisuuksissa, mikä vähentää huomattavasti kokonaiskustannuksia, koska laitevaihtoja on vähemmän.

API-standardit, jotka koskevat Frac-pinon suunnittelua ja testausta

Frac-pinojen on oltava kansainvälisesti tunnustettujen API-standardien mukaisia – noudattaminen ei ole valinnaista; se on lakisääteinen ja sopimusperusteinen vaatimus useimmissa öljy- ja kaasutoiminnoissa.

• API 6A (kaivonpää- ja joulukuusilaitteet): Hallitsee kaivonpääkomponenttien suunnittelua, materiaaleja, testausta ja merkintää, mukaan lukien halkeamat. PSL-2-, PSL-3- ja PSL-4-tasot määrittelevät asteittain tiukemmat laatu- ja jäljitettävyysvaatimukset.
• API 16C (rikastus- ja tappolaitteet): Koskee korkeapaineisen kaivon ohjauskomponentteja, mukaan lukien sulkulinjat ja kuristinjakoputket, jotka on usein integroitu murtopinoihin.
• API 6FA / 6FB (palotesti): Palokestetyt murtoventtiilit voidaan määrittää ympäristöihin, joissa palovaara on korkea.
• NACE MR0175: Materiaalivaatimukset hapan palvelusovelluksiin, joissa H₂S-pitoisuudet ylittävät kynnysarvot.

Kriittisille kaivoille ja korkean riskin ympäristöille käyttäjät yleensä määrittävät PSL-3 tai PSL-4 mitoitettu murtopinot, jotka vaativat täyden materiaalin jäljitettävyyden, täydentävän NDE:n (non-destructive check) ja testatun tehtaan hyväksyntätestauksen (FAT).

Oikean Frac-pinon valitseminen: Käytännön tarkistuslista

Oikean murtopinon valitseminen edellyttää järjestelmällistä kaivon olosuhteiden, toimintavaatimusten ja viranomaisvelvoitteiden arviointia.

Taulukko 3: Käytännön frac-pinon valinnan tarkistuslista, joka kattaa keskeiset suunnittelu- ja toimintaparametrit.

Frac-pinon huolto, tarkastus ja käyttöikä

Asianmukainen huolto on olennaista, jotta varmistetaan, että halkeamat toimivat luotettavasti. Viallinen venttiili tai tiiviste korkeapaineisen pumppaustyön aikana on sekä turvallisuusriski että kallis suunnittelematon sammutus.

Alan parhaita käytäntöjä frac-pinon ylläpitoon ovat:

• Painetestaus ennen työtä: Kaikki säröpinot on painetestattava käyttöpaineluokituksella (tyypillisesti matalapainetesti 250 PSI:llä ja täysi käyttöpainetesti) ennen jokaista työtä.
• Työn jälkeinen tarkastus: Venttiilit, tiivisteet ja tiivisteet tulee tarkastaa jokaisen työn jälkeen. Venttiilin verhoilu ja portin istukat ovat eniten kuluvia kohteita.
• Täydelliset kunnostusvälit: Monet operaattorit määrittävät täyden purkamisen ja uudelleensertifioinnin joka kerta 12-18 kuukautta tai tietyn työtuntimäärän jälkeen sen mukaan, kumpi tulee ensin.
• Dokumentointi ja jäljitettävyys: Huoltopöytäkirjat, painetestitodistukset ja materiaalin jäljitettävyysasiakirjat on liitettävä kaikkiin säröpinoihin säännellyillä markkinoilla.

Huoltosyklien laiminlyönti on johtava syy kentällä tapahtuviin frac-pinovirheisiin. Alan tiedot viittaavat siihen ennaltaehkäisevät huolto-ohjelmat vähentävät suunnittelemattomia murtopinon vikoja jopa 70 % , mikä tuottaa merkittäviä kustannussäästöjä ohjelman loppuun saattamisen aikana.

Innovaatioita Frac Stack -teknologiassa

Frac-pinoteknologia kehittyy edelleen nopeasti tukemaan liuskeen toimijoiden vaatimia yhä aggressiivisempia viimeistelyohjelmia.

• Sähkö- ja hydraulikäyttöiset venttiilit: Kauko-ohjattavien murtopinojen avulla käyttäjät voivat avata ja sulkea venttiilejä turvalliselta etäisyydeltä, mikä vähentää henkilökunnan altistumista korkeapainetoimintojen aikana.
• Automaattinen paineenvalvonta: Integroidut paineanturit ja reaaliaikainen SCADA-integraatio mahdollistavat murtopinon eheyden jatkuvan valvonnan pumppauksen aikana.
• 20 000 PSI-class systems: Kun operaattorit tähtäävät syvemmälle, tiukemmille muodostelmille, seuraavan sukupolven 20 000 PSI:n frac-pinot ovat tulossa laajempaan kaupalliseen käyttöön.
• Kompakti ja kevyt malli: Modulaariset frac-pinot, jotka on suunniteltu nopeaan nostamiseen ja purkamiseen monikuoppaisille tyynypaikoille, vähentävät kokonaisaikaa kaivoa kohti.
• Nopea frac-pistokkeen poraus: Integroidut kierreputket ja takaisinvirtausjärjestelmät, jotka on yhdistetty frac-pinoihin, mahdollistavat nopeamman tulppaporauksen vaiheiden välillä ja tukevat korkeataajuisia valmistumisaikatauluja.

Nämä innovaatiot tukevat yhdessä alan pyrkimystä kohti nopeammat ja tehokkaammat valmistumiset samalla kun vähennetään ihmisten altistumisen riskiä korkeapainelaitteille.

Usein kysyttyjä kysymyksiä Frac Stacksista

Johtopäätös: Miksi Frac-pinojen hankkiminen on tärkeää

Frac-pinot eivät ole hyödyke — Ne ovat tarkasti suunniteltuja, turvallisuuden kannalta kriittisiä kokoonpanoja, joiden oikea valinta, huolto ja käyttö vaikuttavat suoraan kaivon turvallisuuteen, valmistumisen tehokkuuteen ja viime kädessä jokaisen hydraulisen murtumisohjelman taloudellisuuteen.

Oikean paineluokan ja porauskoon valinnasta soveltuvien materiaaliluokkien määrittämiseen hapan- tai hankaavaa käyttöä varten, jokaisella murtopinokokoonpanoa koskevalla päätöksellä on loppupään seurauksia. Kun valmistumisohjelmat muuttuvat aggressiivisemmiksi – syvemmät, pidemmät sivut, korkeammat käsittelypaineet, enemmän vaiheita kaivoa kohti – tehokkaiden, asianmukaisesti sertifioitujen murtopinojen rooli tulee vain entistä tärkeämmäksi.

Insinöörit ja hankinnan ammattilaiset, jotka ymmärtävät murtopinojen tekniset perusteet, ovat paremmassa asemassa tekemään päätöksiä, jotka parantavat käyttöturvallisuutta, vähentävät laitteiden seisokkeja ja optimoivat kaivon valmistumisen kokonaiskustannukset.
